Cichy i mały komputer mini-ITX do telewizora

Złożenie małego, dobrego, a do tego cichego peceta nie jest rzeczą prostą – jeśli jednak cenicie sobie błogą ciszę, rzućcie okiem na naszą konfigurację komputera mini-ITX z pasywnym chłodzeniem!

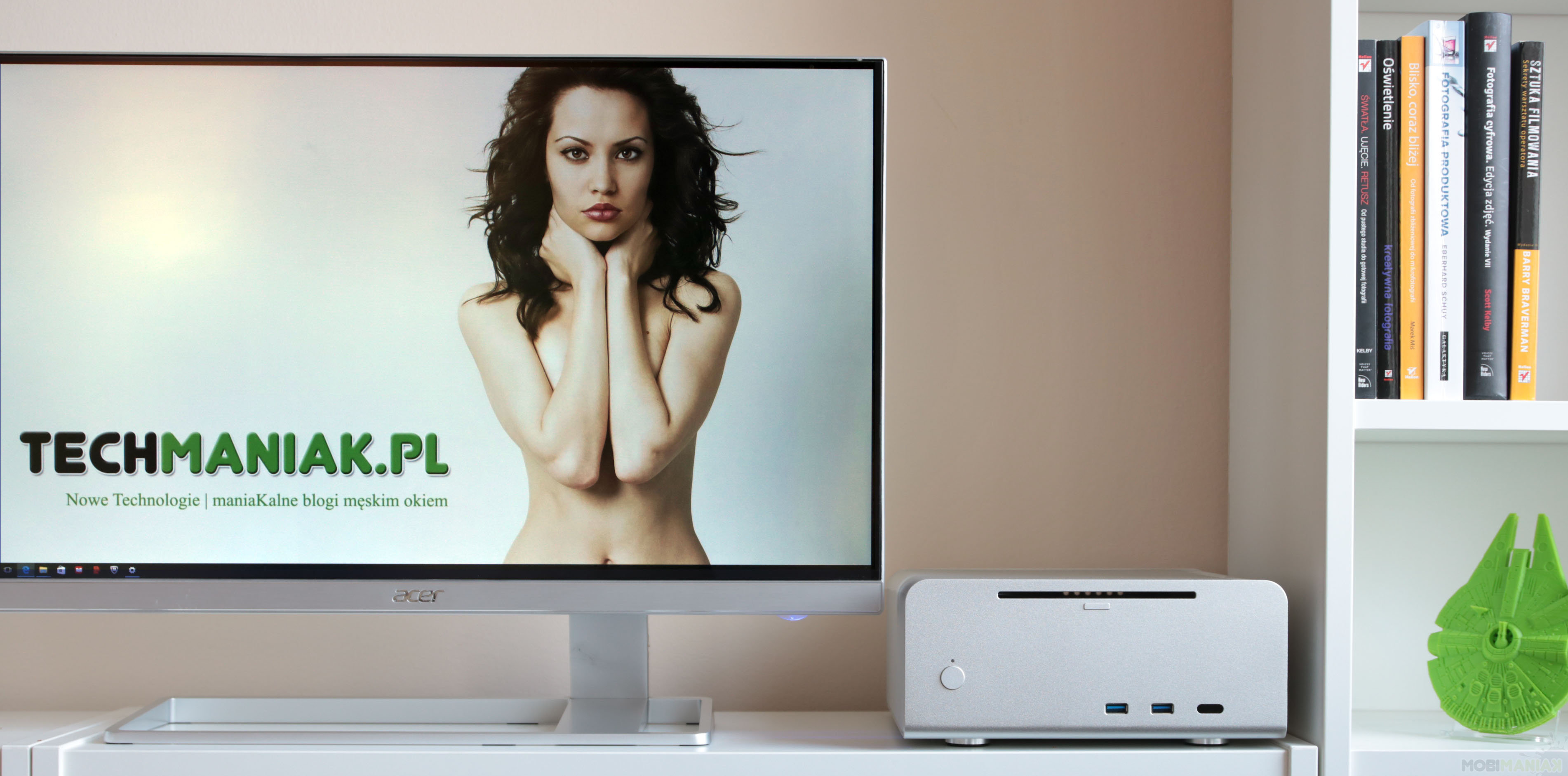

W naszej serii artykułów o komputerach w formacie mini-ITX mieliśmy już wiele ciekawych konfiguracji, radziliśmy również, jak złożyć dobry komputer mini-ITX. Teraz przyszedł czas na małego peceta opartego o bezgłośny system chłodzenia pasywnego. To idealny sprzęt dla osób ceniących sobie ciszę i szukających ładnego komputera, który można postawić w salonie, obok telewizora.

Wideo: Cichy i mały komputer mini-ITX

Zerknijcie też na nasz kanał o komputerach micro-ATX i mini-ITX.

Niezbędne komponenty

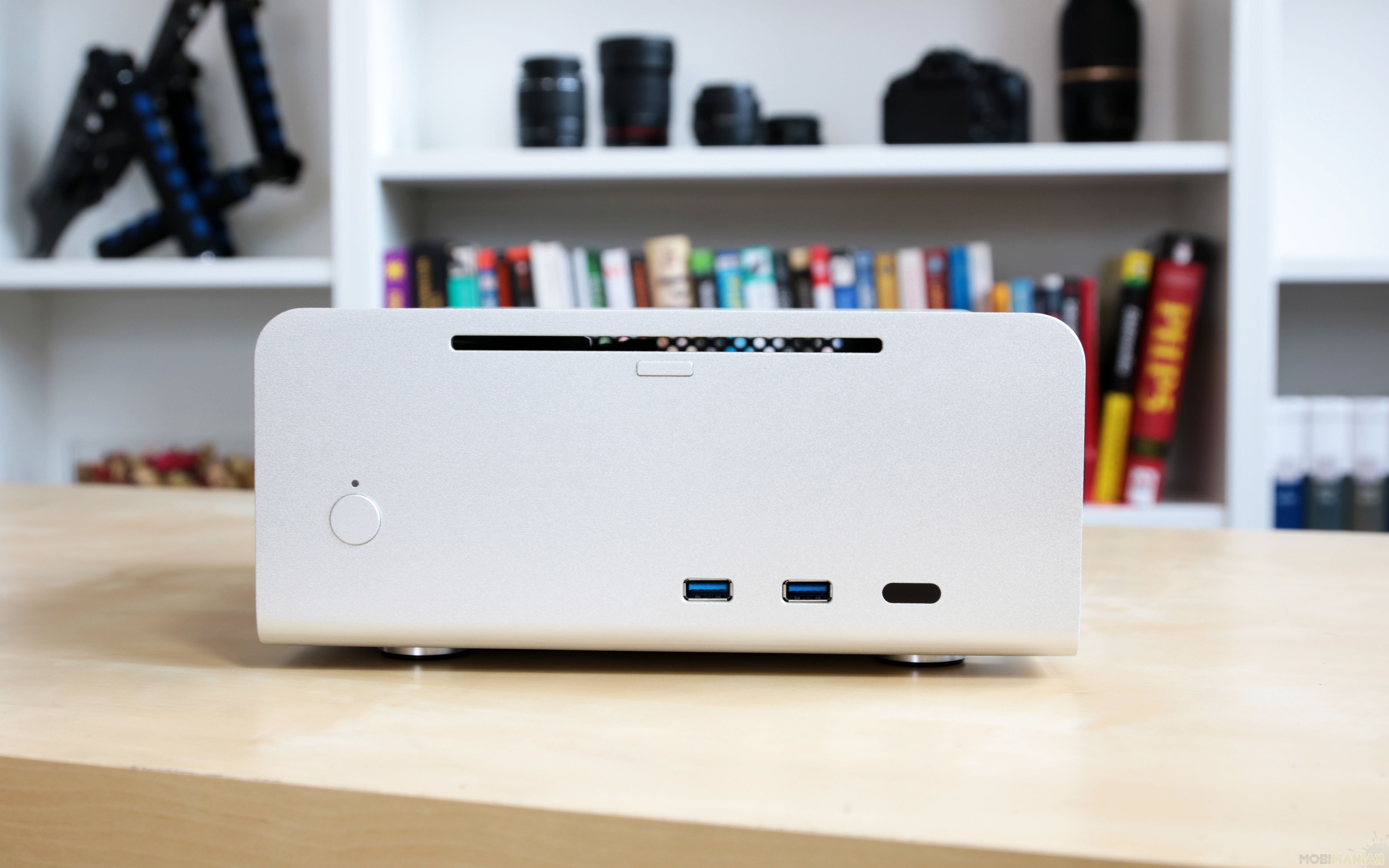

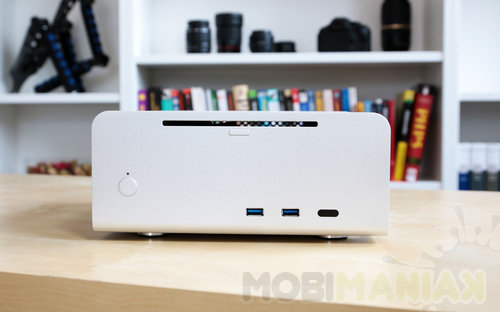

Obudowa Streacom ST-FC8S alpha

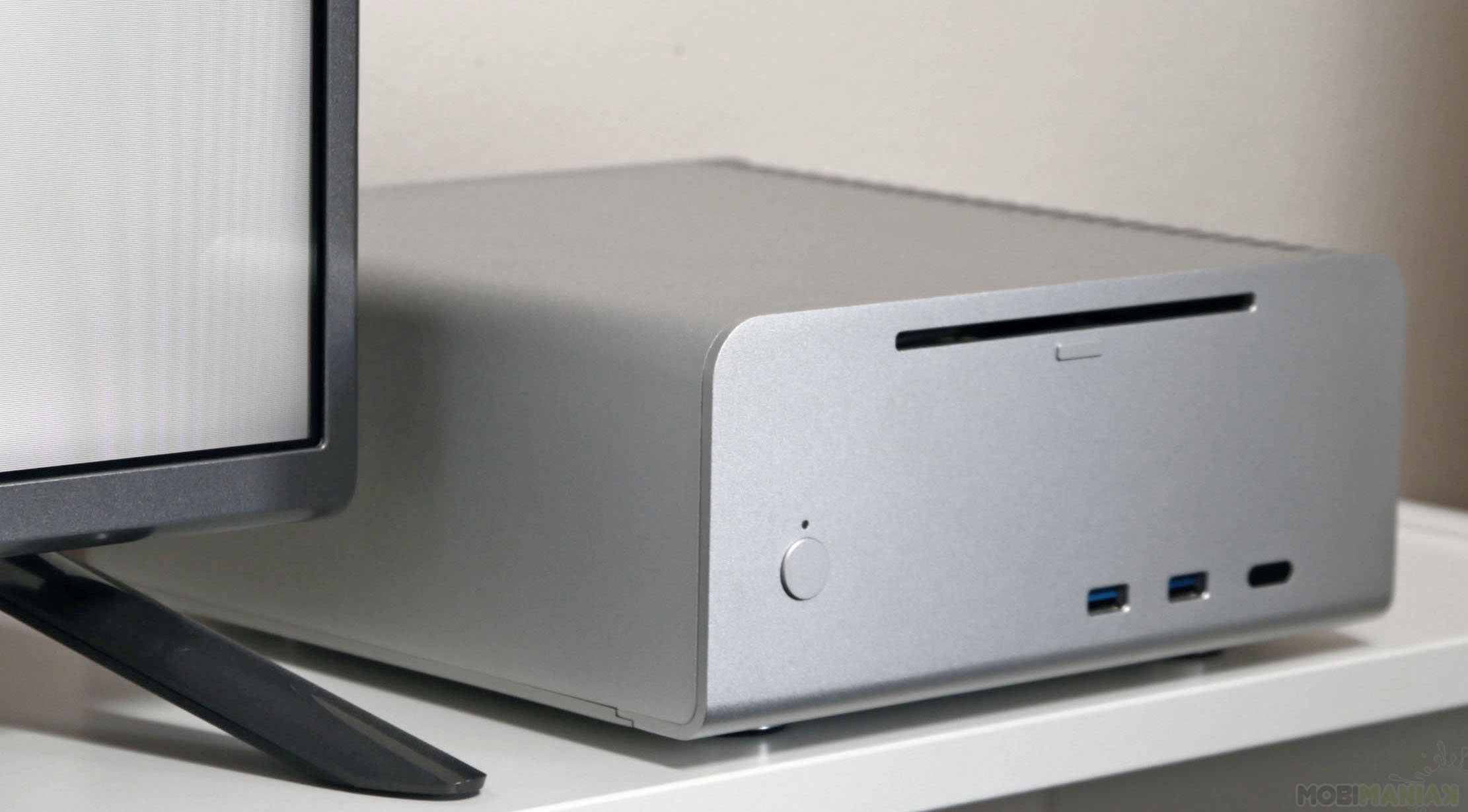

Skrzynka w formacie HTPC o niewielkich rozmiarach, umożliwiających postawienie peceta obok telewizora – na przykład zamiast odtwarzacza Bluray. Najważniejsze zalety obudowy to możliwości montażu napędu optycznego i 100-procentowo pasywne chłodzenie, które pozwoli zbudować cichego peceta. To jedna ze skrzynek, które polecamy w naszym materiale o najlepszych obudowach w formacie mini-ITX i micro-ATX.

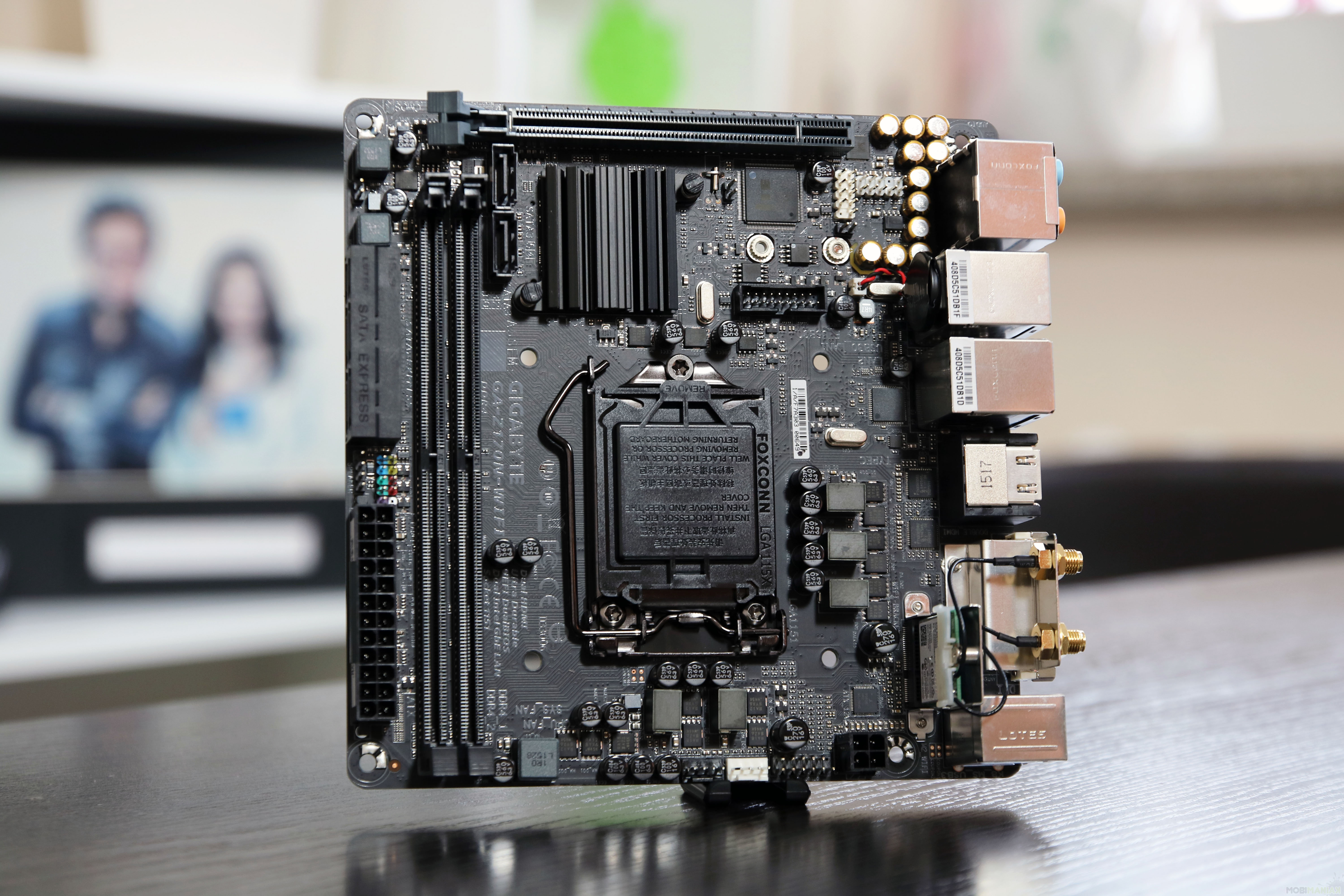

Płyta główna Gigabyte Z170N-WIFI

Jeden z lepszych wyborów pod względem stosunku jakości do ceny. To bardzo uniwersalna konstrukcja z wbudowanym modułem Wi-Fi i Bluetooth oraz portem USB typu C. Ten model polecaliśmy również w naszym przeglądzie płyt głównych w formacie mini-ITX i micro-ATX.

Procesor Intel Core i5-6500

Wydajny procesor z linii i5 oparty na jądrze Skylake– celowo wybieramy układ pozbawiony możliwości podkręcania, bo cechuje się niższym TDP na poziomie 65W – a to moim zdaniem absolutne maksimum w obudowie z pasywnym chłodzeniem. Zastosowanie mocniejszego procesora może skończyć się jego uszkodzeniem. Szukając innego CPU zerknijcie na nasze zestawienie najlepszych procesorów z tego roku.

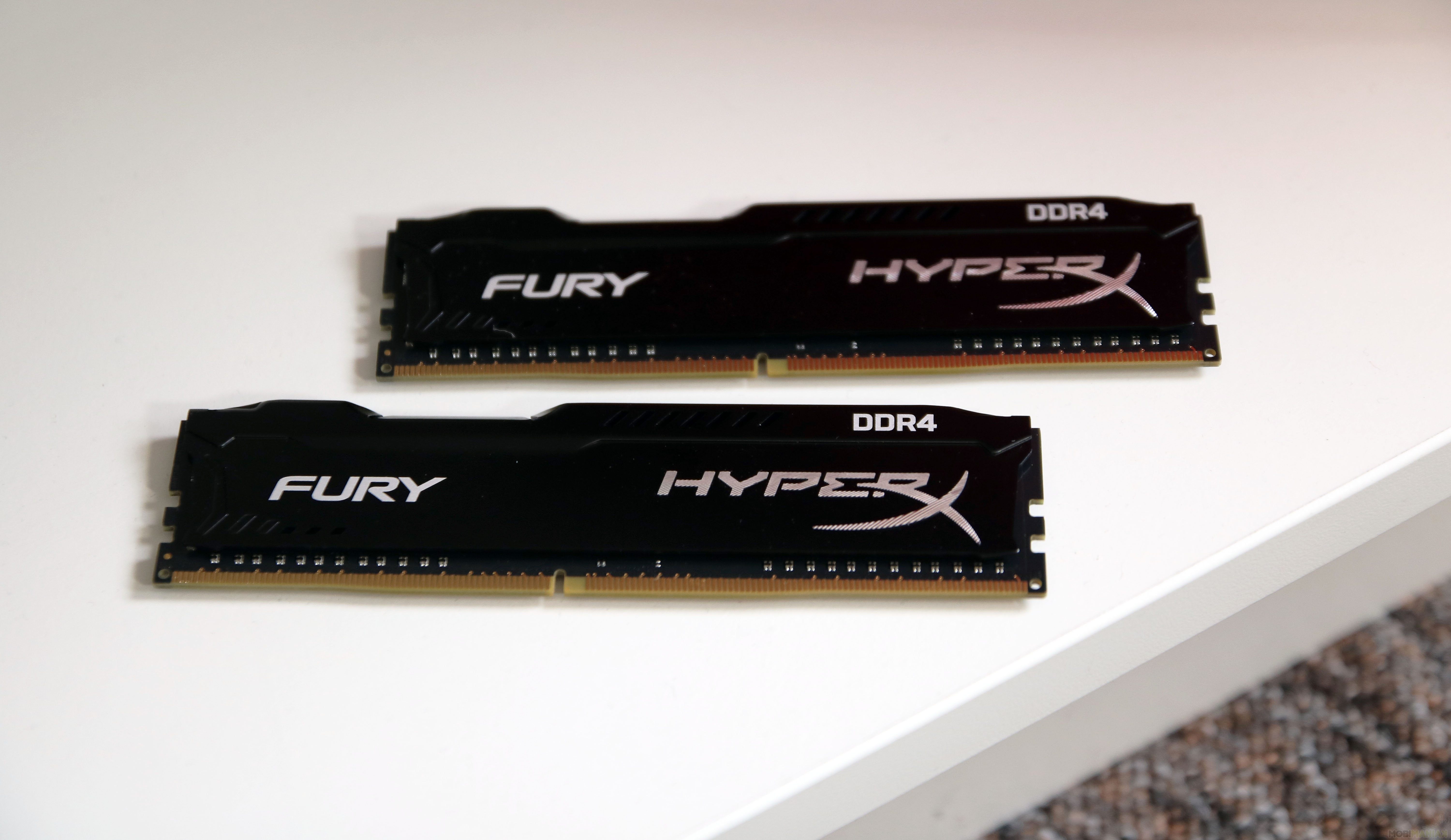

Pamięci DDR4 Kingston HyperX 2×4 GB

8 GB to wystarczająca ilość pamięci do obsługi podstawowych aplikacji i programów multimedialnych, a propozycja Kingstona jest tania i wystarczająco wydajna (a do tego całkiem szybka).

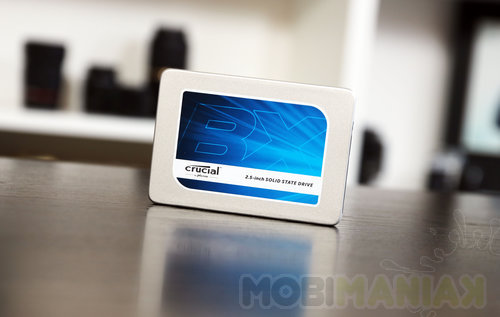

Dysk SSD Crucial BX200 480 GB

Tutaj testowaliśmy dwie opcje. Pierwszy to tani, a przy tym pojemny nośnik Crucial BX200 480 GB. Osoby szukające czegoś wydajniejszego zerknąć powinny w stronę dysku Plextora z linii M6V.

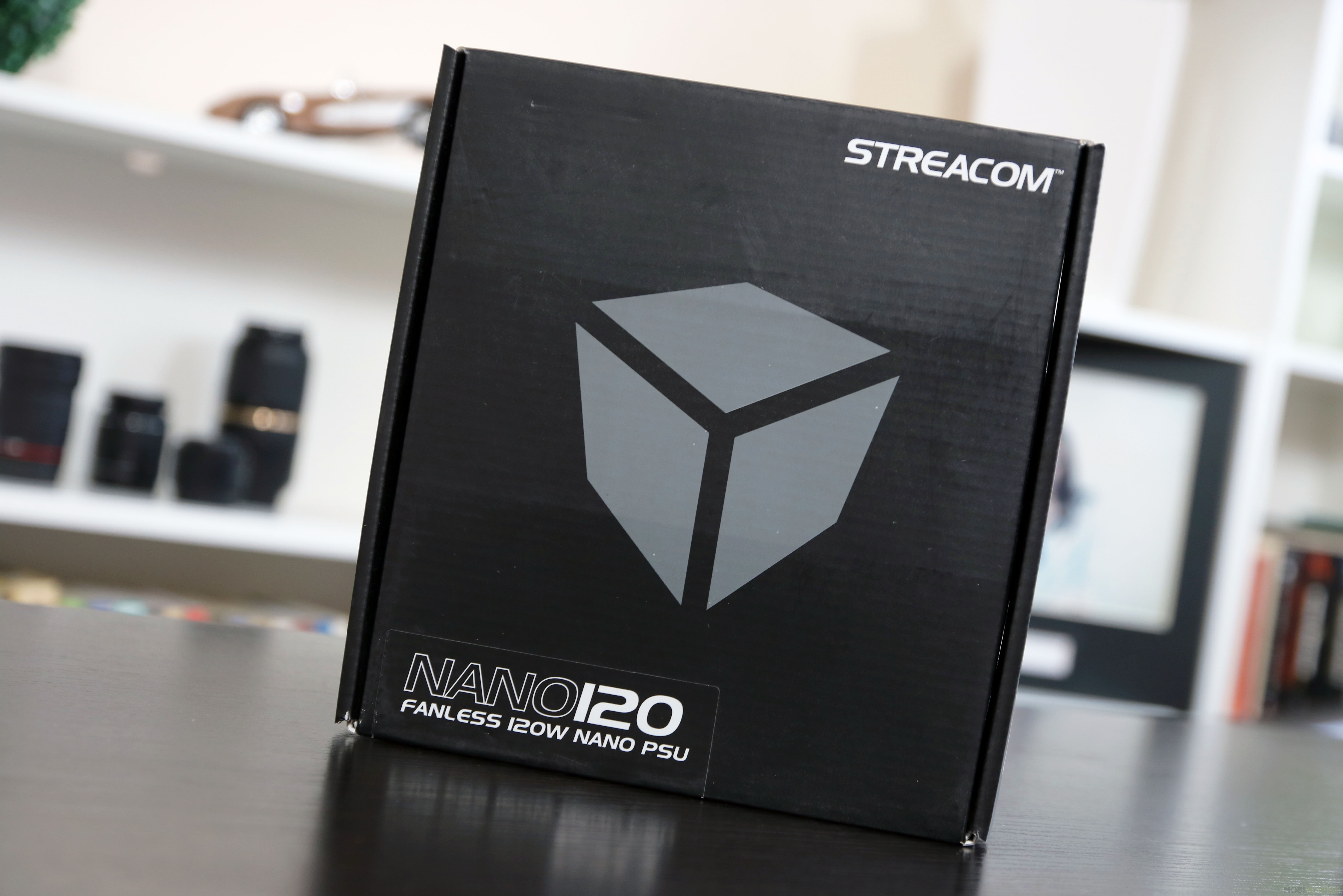

Zasilacz Streacom Nano

Modularny i – co bardzo ważne – pasywny zasilacz, dzięki któremu ograniczymy ilość kabli wewnątrz obudowy i sprawimy, że będzie ona łatwa do uporządkowania. Dostępny w wariantach 120W i 150W. Nam w tej konfiguracji wystarczył model 120W.

Cena zestawu

Złożony zestaw powinien kosztować około 3500 złotych – nie mało, ale warto pamiętać, że sama obudowa z zasilaczem kosztuje nieco ponad 1000 złotych. Taka jest niestety cena miniaturyzacji – są to rozwiązania bardziej skomplikowane i co za tym idzie, droższe (w tym wypadku dodatkowo producent obudowy dostarcza wraz z nią cały system chłodzenia pasywnego, co docenią osoby szukające przepisu na bezszelestny komputer).

Składanie komputera krok po kroku

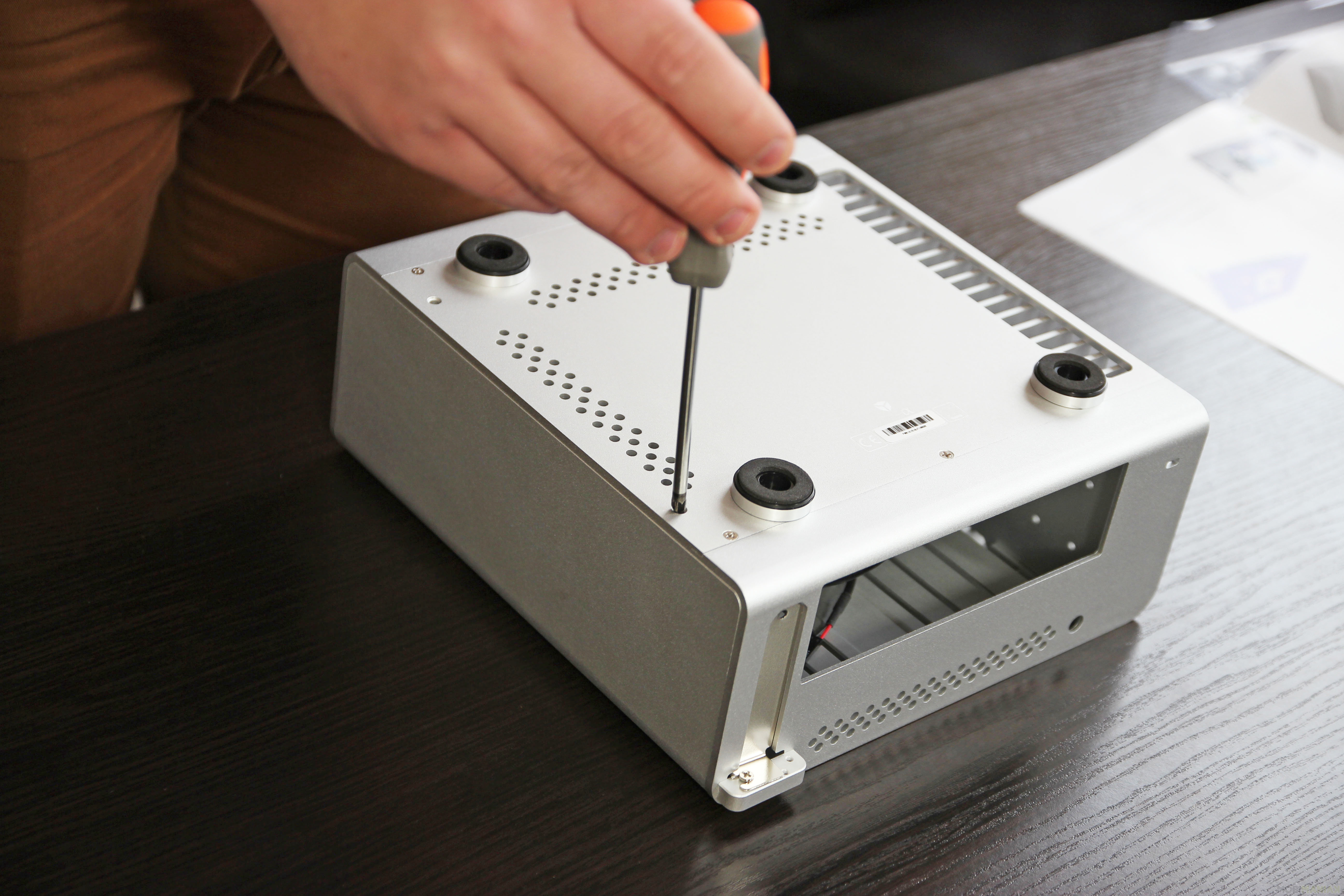

Pierwszym krokiem przy składaniu komputera jest odkręcenie górnej pokrywy obudowy – odkręcamy śrubki umieszczone przy kratce oraz od spodu obudowy.

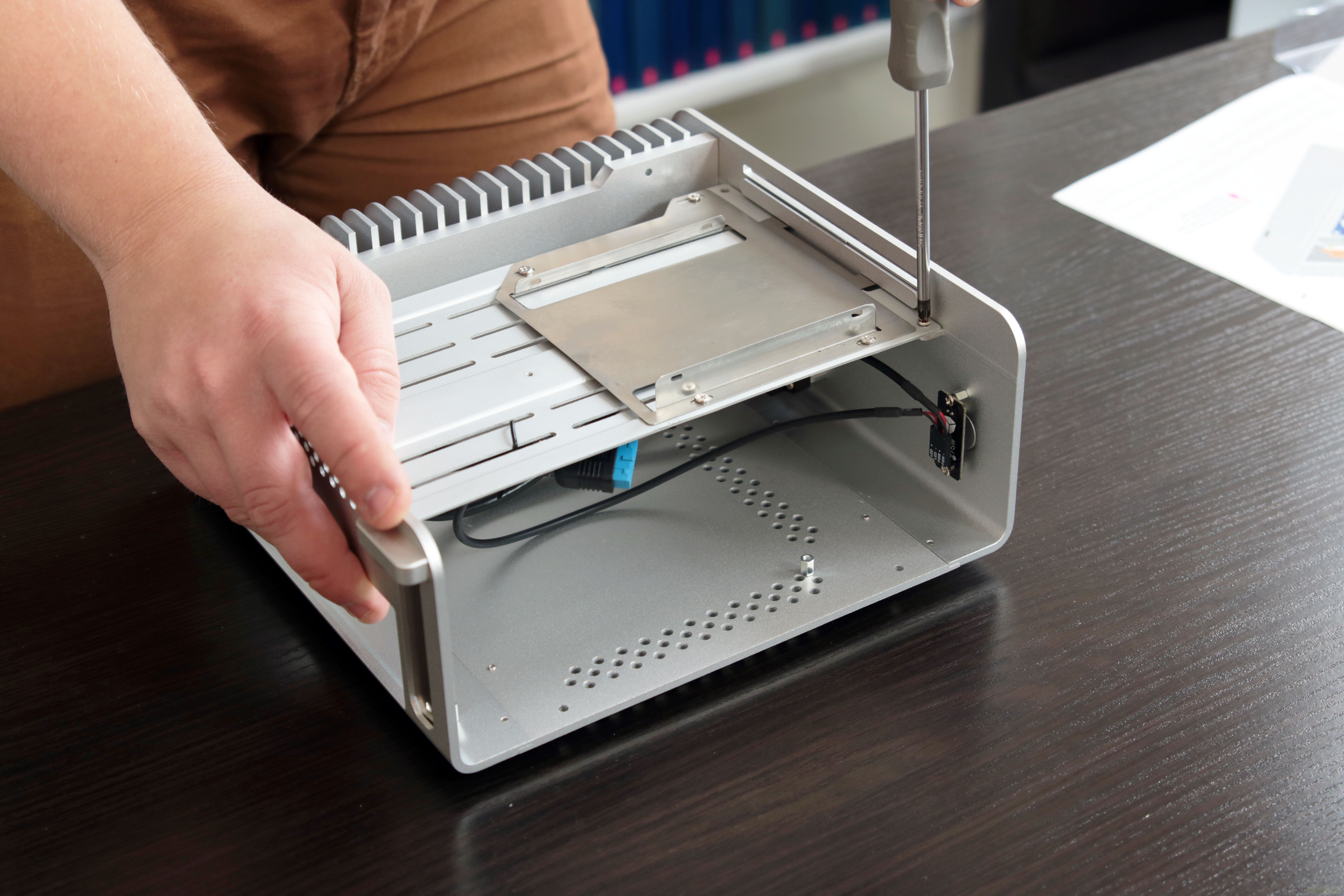

Następnie wykręcamy także podstawkę pod napęd optyczny i dysk SSD i wyciągamy ją z obudowy.

Z racji tego, iż montaż chłodzenia pasywnego jest skomplikowany, zaczniemy od montażu płyty głównej. Wkładamy tylną osłonę na porty, a następnie wpasowujemy złącza do otworów i przykręcamy mobo do obudowy.

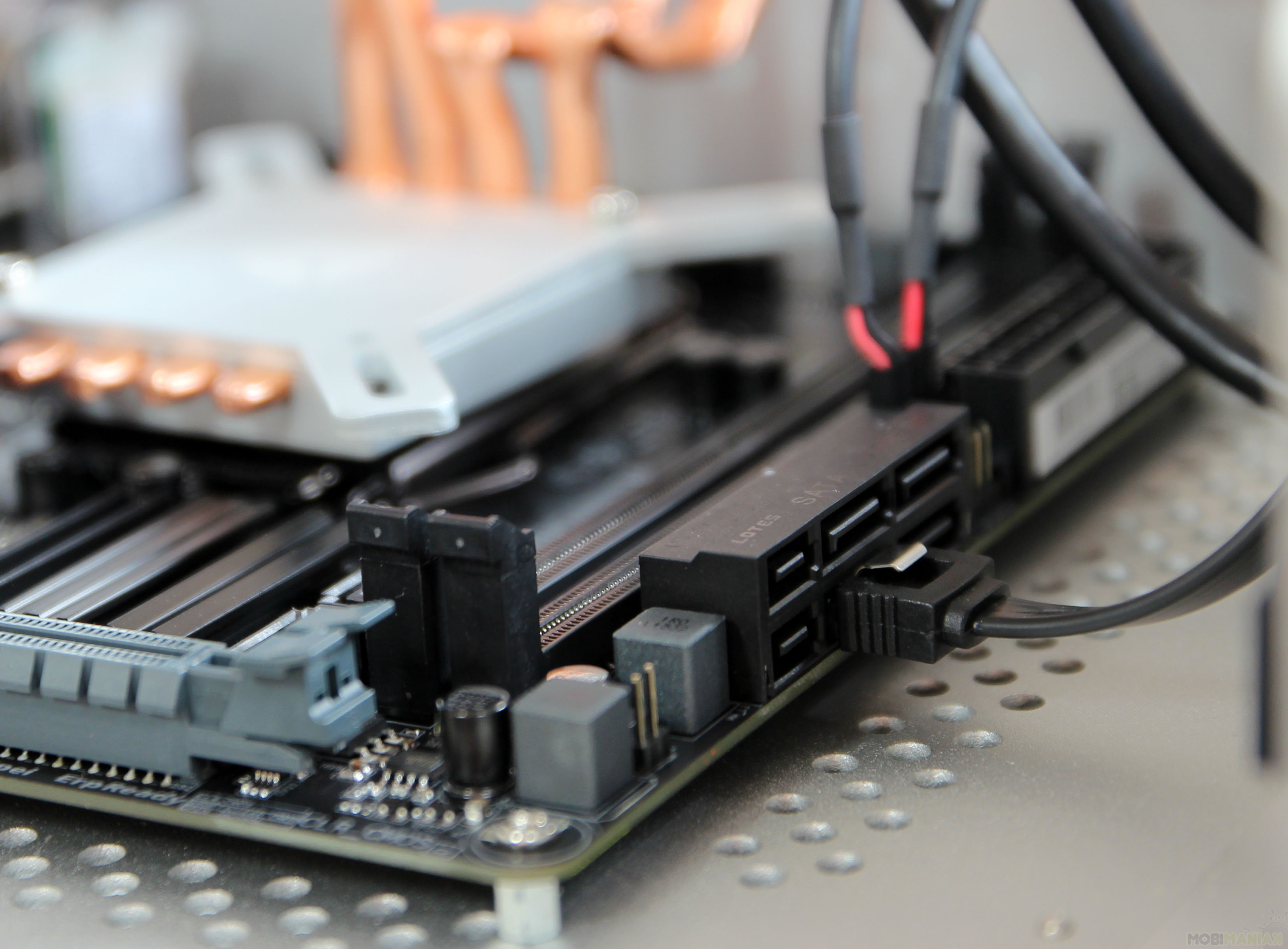

Teraz czas na podłączenie poszczególnych kabli – łączymy podświetlenie LED i zasilanie przycisku włączającego. Następnie zajmujemy się podłączeniem układu dźwiękowego. Potem podłączamy odpowiednie sekcje zasilania do zasilacza zewnętrznego i przykręcamy kabel łączący sekcję zasilania z gniazdem podłączenia głównego kabla zasilającego do obudowy, zakręcając nakrętkę na zewnątrz skrzynki. Na koniec dokonujemy przyłączu kabla SATA.

Teraz przystępujemy do najbardziej żmudnej części składania peceta – montażu chłodzenia pasywnego wraz z procesorem. Przed umieszczeniem CPU w gnieździe warto sprawdzić, czy miedziane rurki służące do odprowadzania ciepła są odpowiedniej długości i czy zdołamy zamontować chłodzenie bez konieczności manipulacji przy ich kształcie. W tym celu testowo wkładamy cztery rurki do modułu przytwierdzające zestaw chłodzący i przykładamy na plastikową osłonkę.

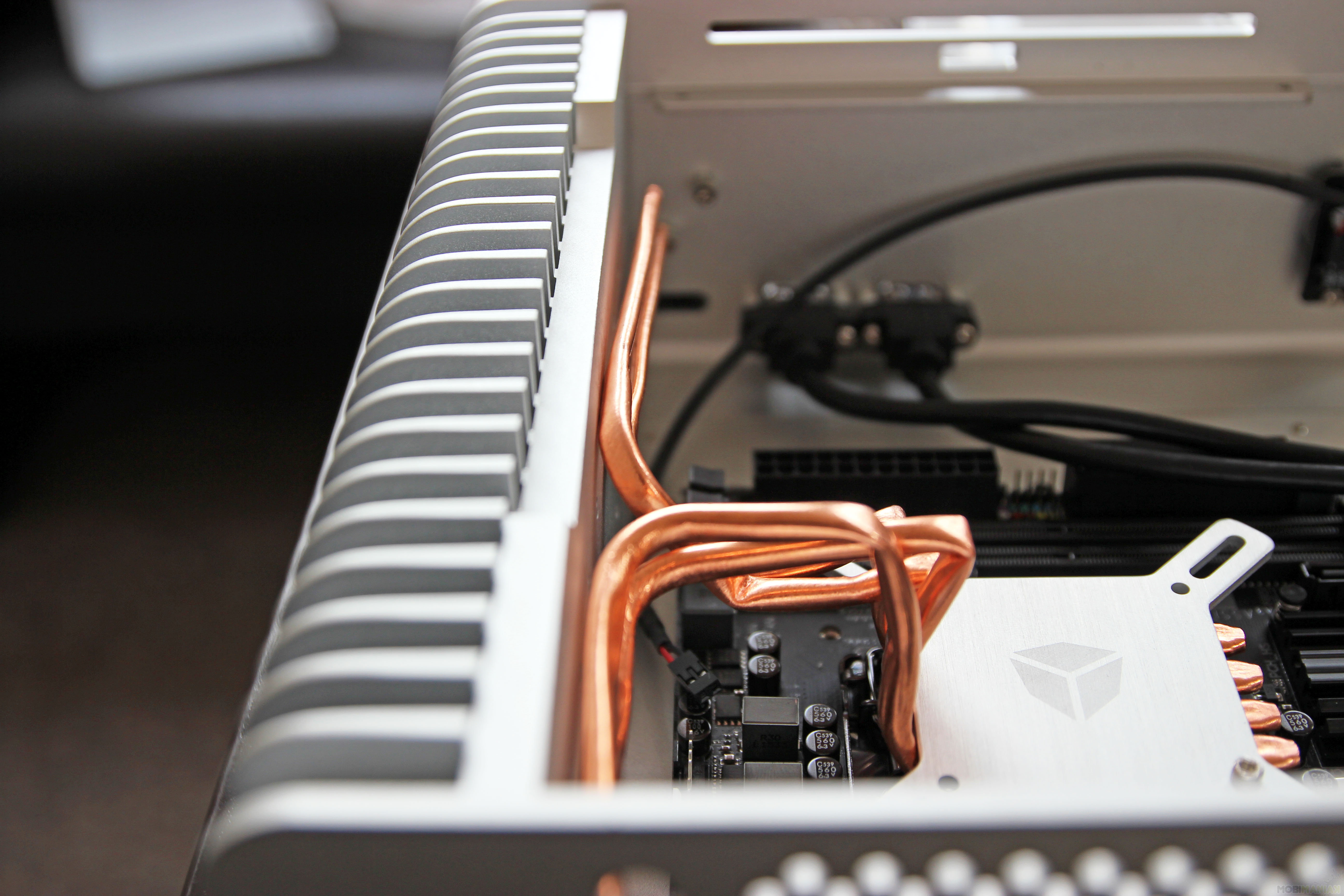

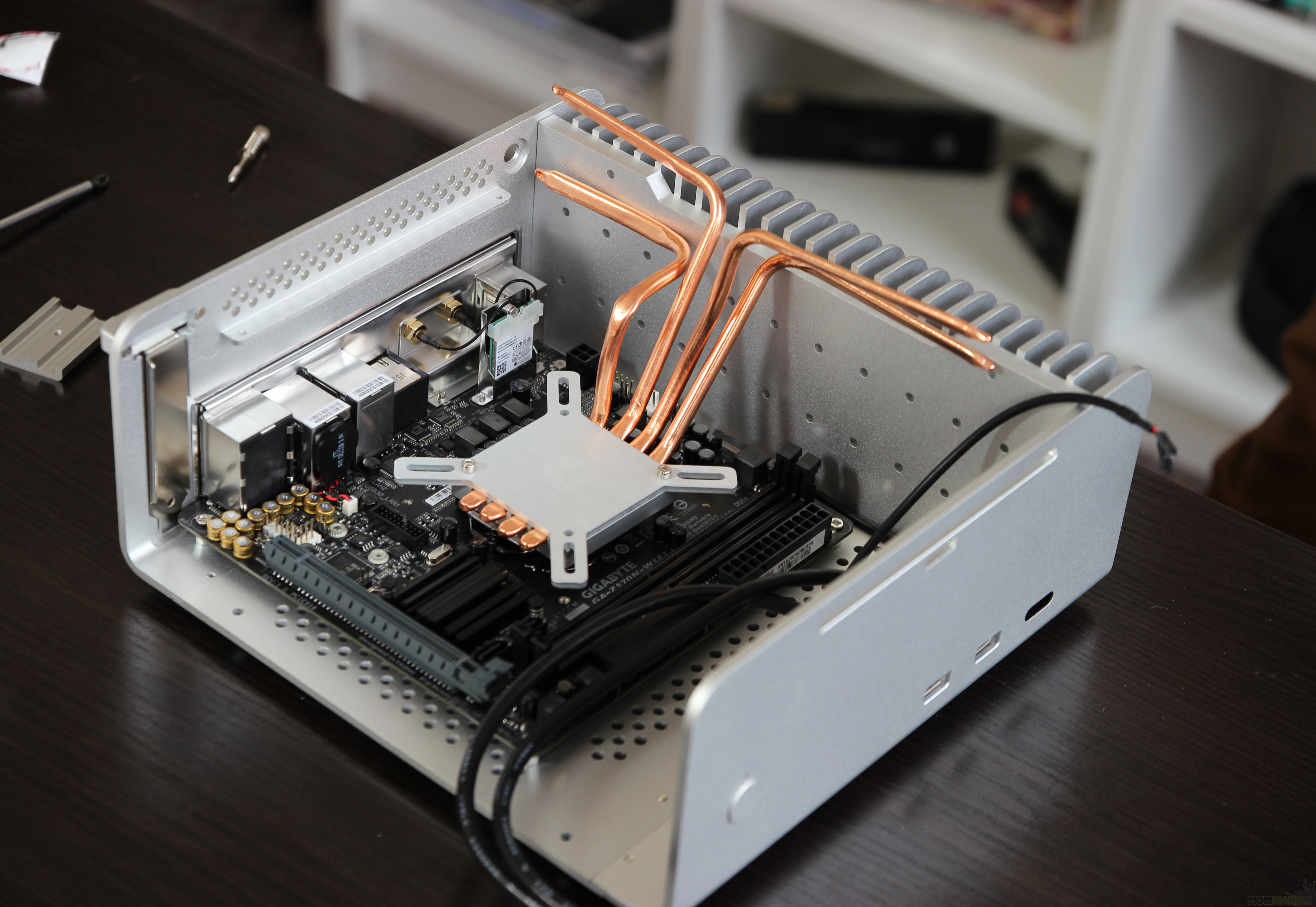

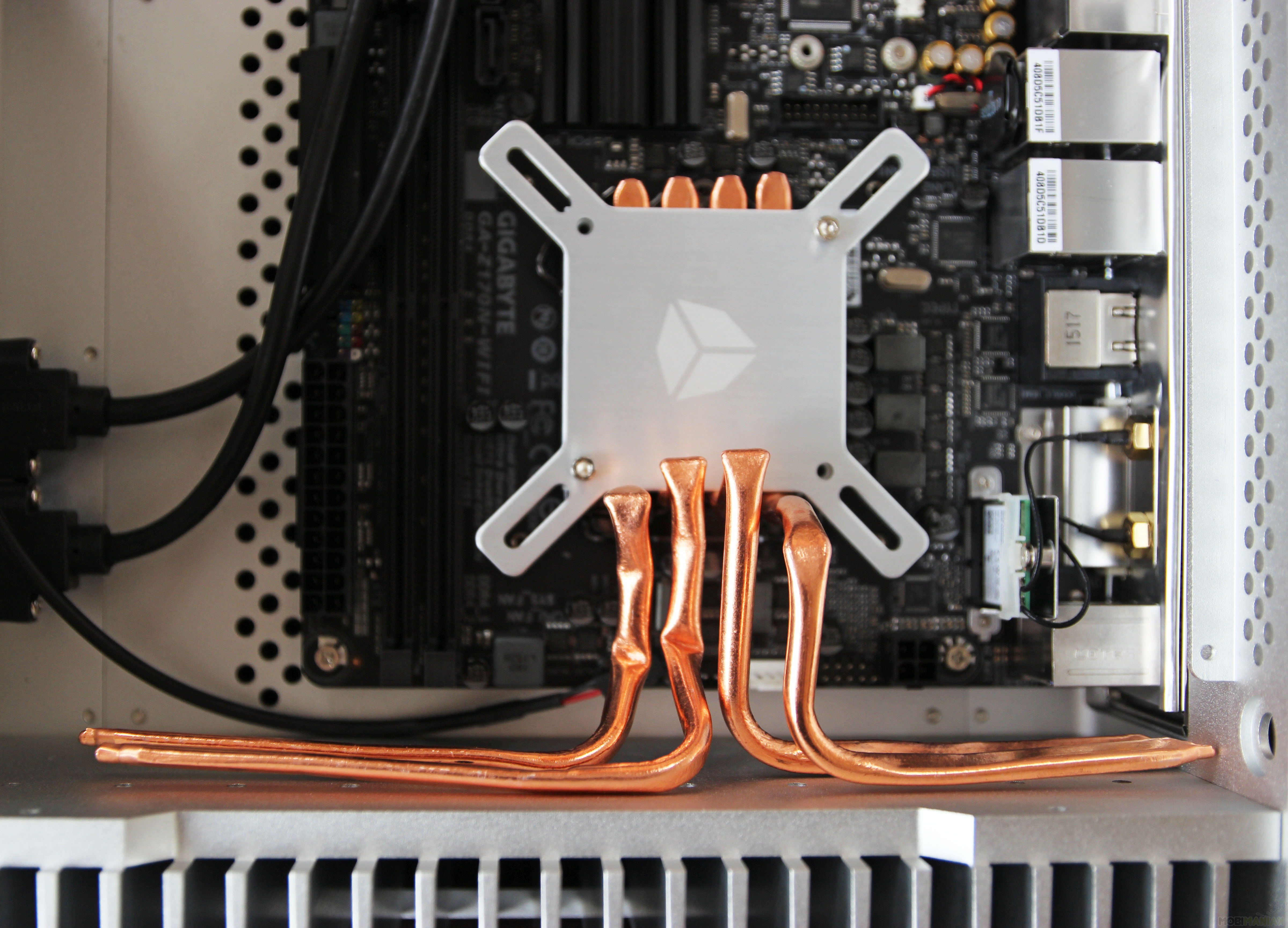

W przypadku wykorzystanej w tym komputerze płyty głównej sprawa niestety nie była najprostsza – gniazdo procesora znajduje się stosunkowo blisko ścianki, na której mamy przytwierdzić rurki. Konieczna jest więc korekta ich kształtu – w tym celu wyginamy je tak, by dopasowały się do obudowy. Efekt końcowy nie jest może zbyt estetyczny, ale cel został osiągnięty. Przy innych płytach mini-ITX montaż chłodzenia powinien być łatwiejszy – generalnie im dalej od ścianki obudowy znajdować się będzie gniazdo procesora, tym lepiej.

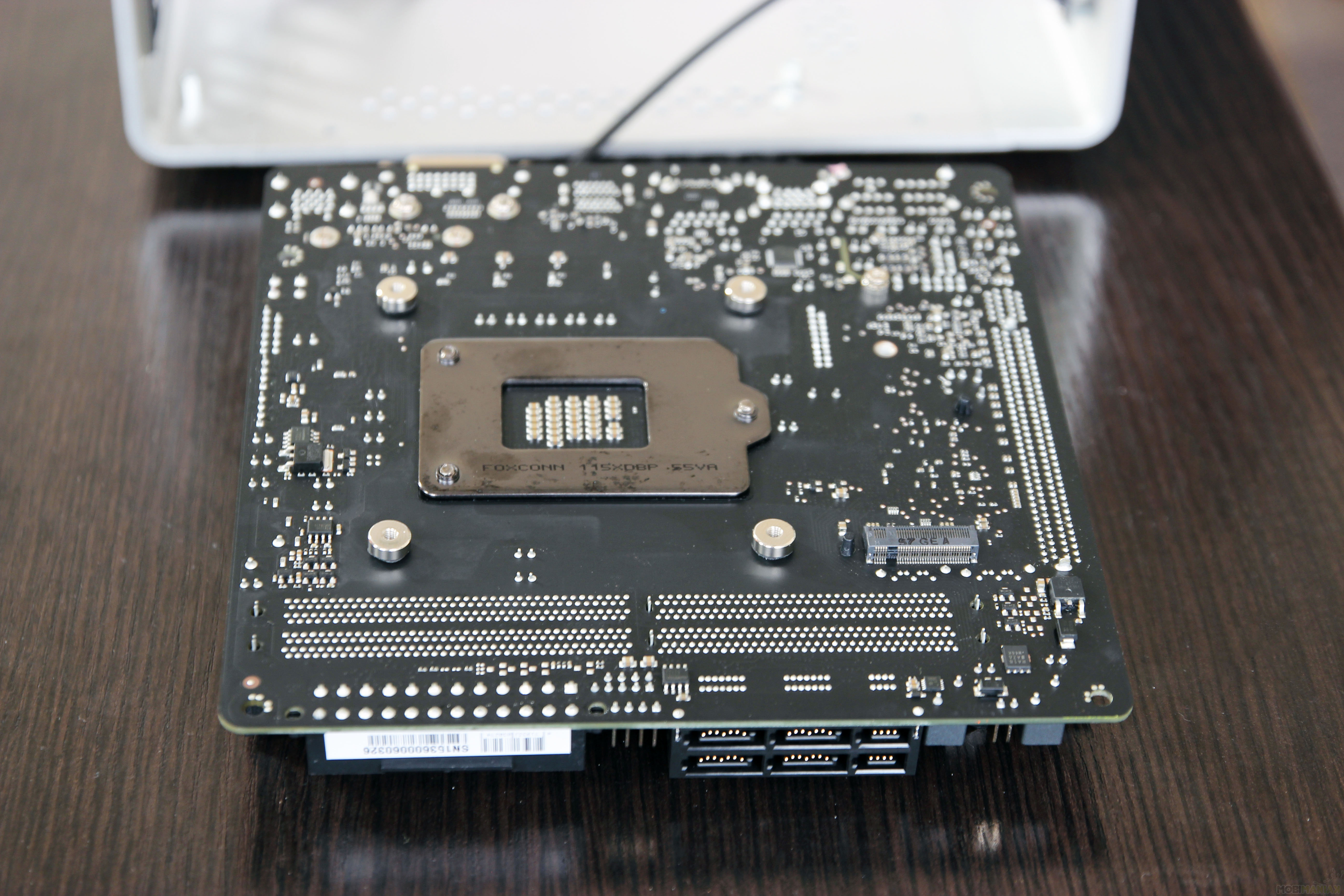

Możemy przystąpić do części właściwej montażu – rozkręcamy przygotowany testowo moduł chłodzenia i wyjmujemy rurki. Smarujemy pastą termoprzewodzącą miejsca, w których rurki stykają się z modułem chłodzącym – wystarczy jej bardzo niewiele, gdyż sama rozprowadzi się po powierzchni pod wpływem nacisku. Zakręcamy moduł z powrotem i przystępujemy do montażu procesora. Obracamy płytę i zajmujemy się montażem nakrętek od spodu mobo. Nakładamy samoprzylepne nakładki i dociskamy nakrętki do laminatu – zróbmy to solidnie, by uniknąć kłopotów przy dalszym montażu.

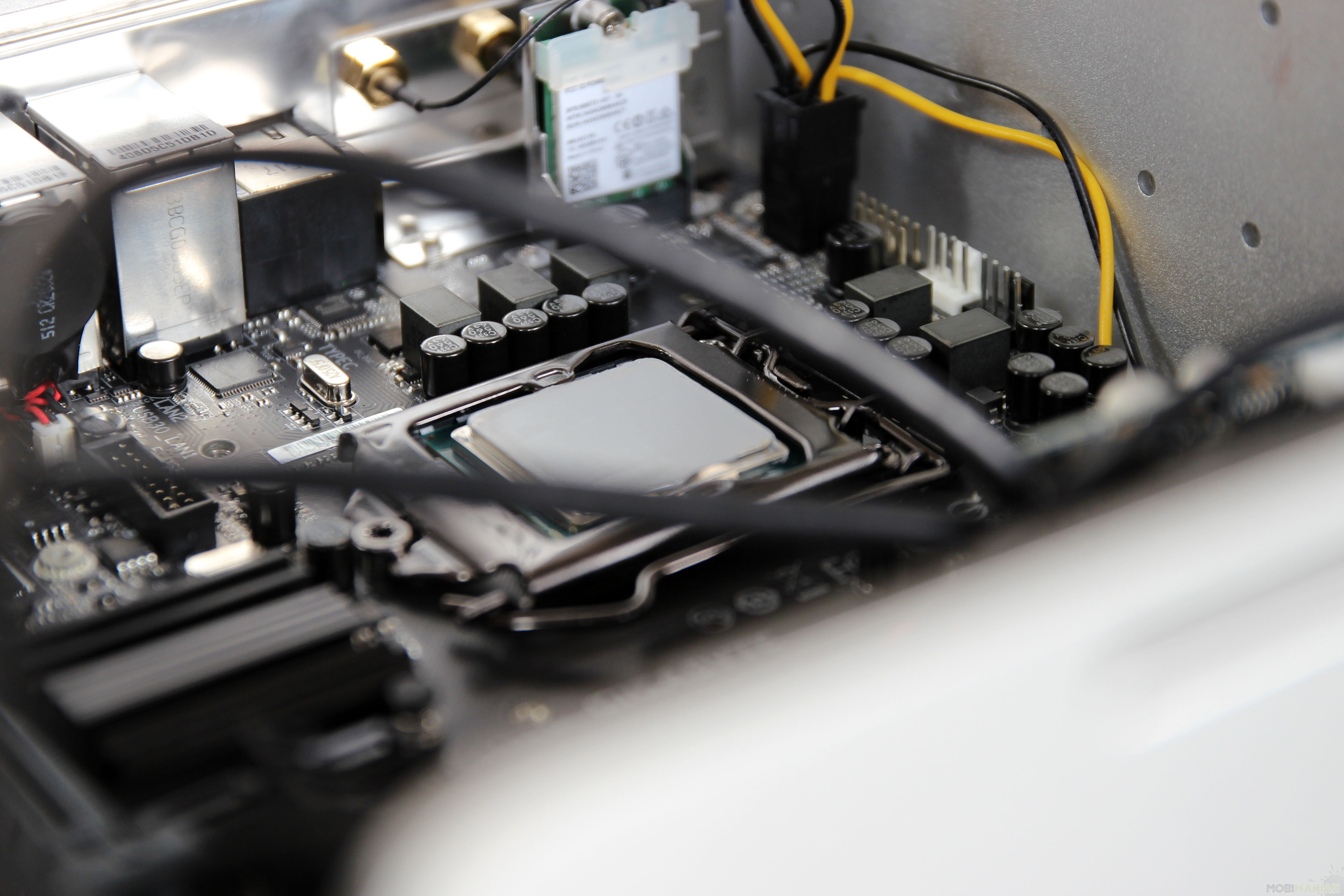

Zwalniamy blokadę, odczepiając zaciski przy gnieździe CPU, wkładamy procesor zgodnie z wypustkami w gnieździe i dociskamy z powrotem blokadę do momentu zerwania plastikowej osłonki. Następnie nakładamy na procesor pastę termoprzewodzącą.

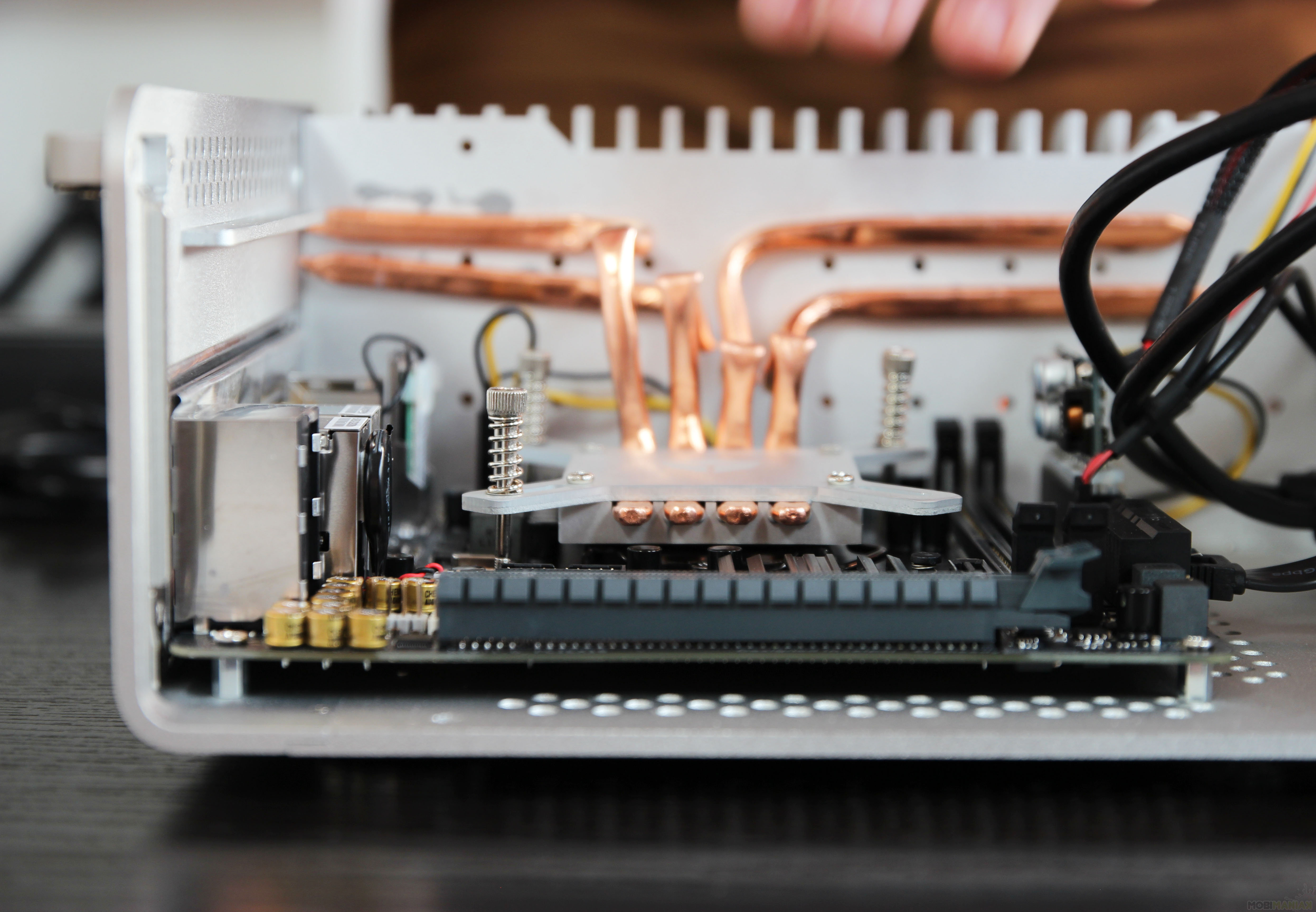

Teraz przystępujemy do głównej fazy montażu chłodzenia – nakładamy pastę na rurki w miejscu, w którym będą one stykały się z obudową. Nakładamy moduł chłodzący na procesor uważając, by nie usunąć pasty z procesora i dopasowujemy rurki do obudowy.

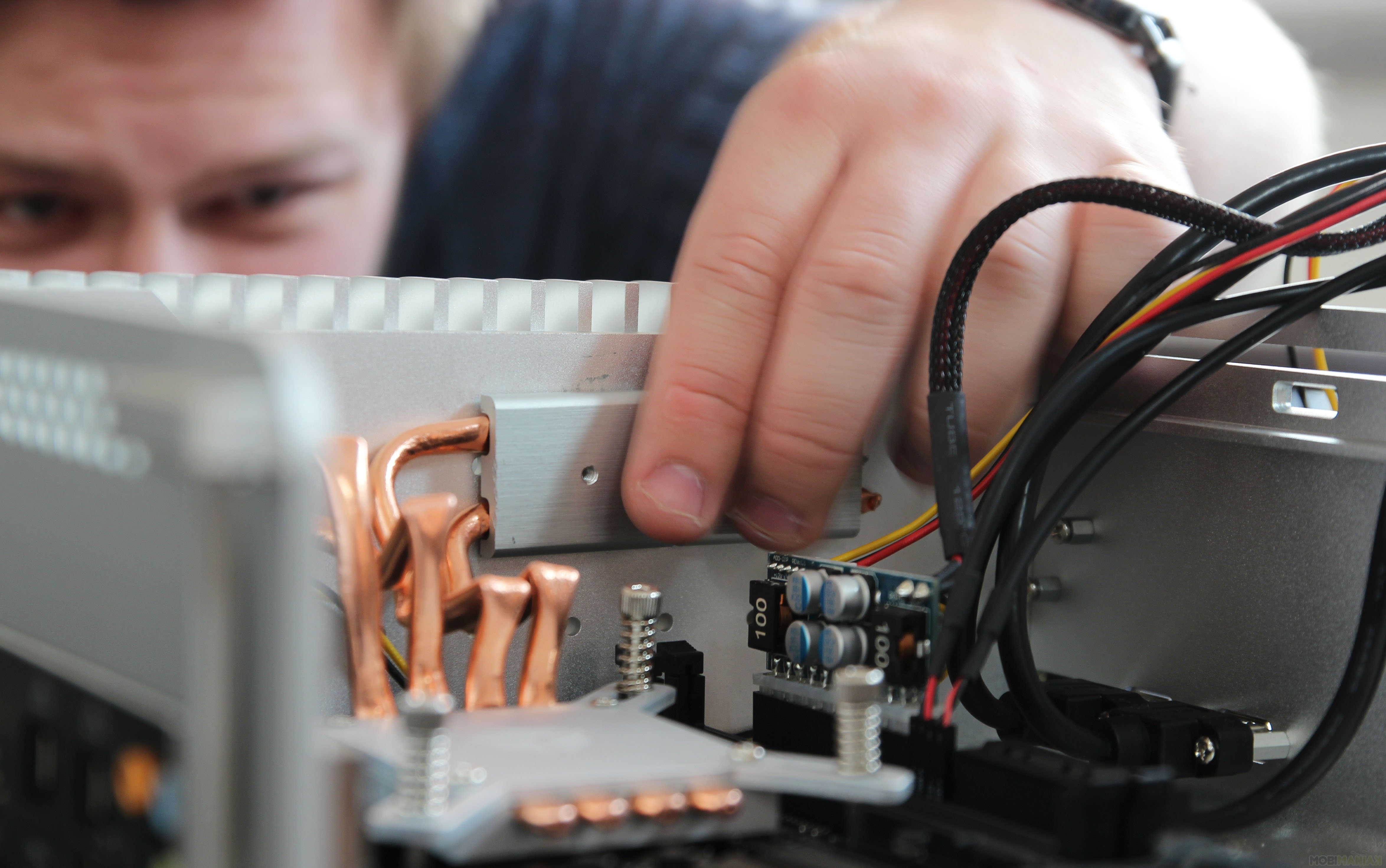

Przykręcamy miedziane przewody do obudowy za pomocą blaszek, które pozwolą w stabilizacji układu chłodzącego.

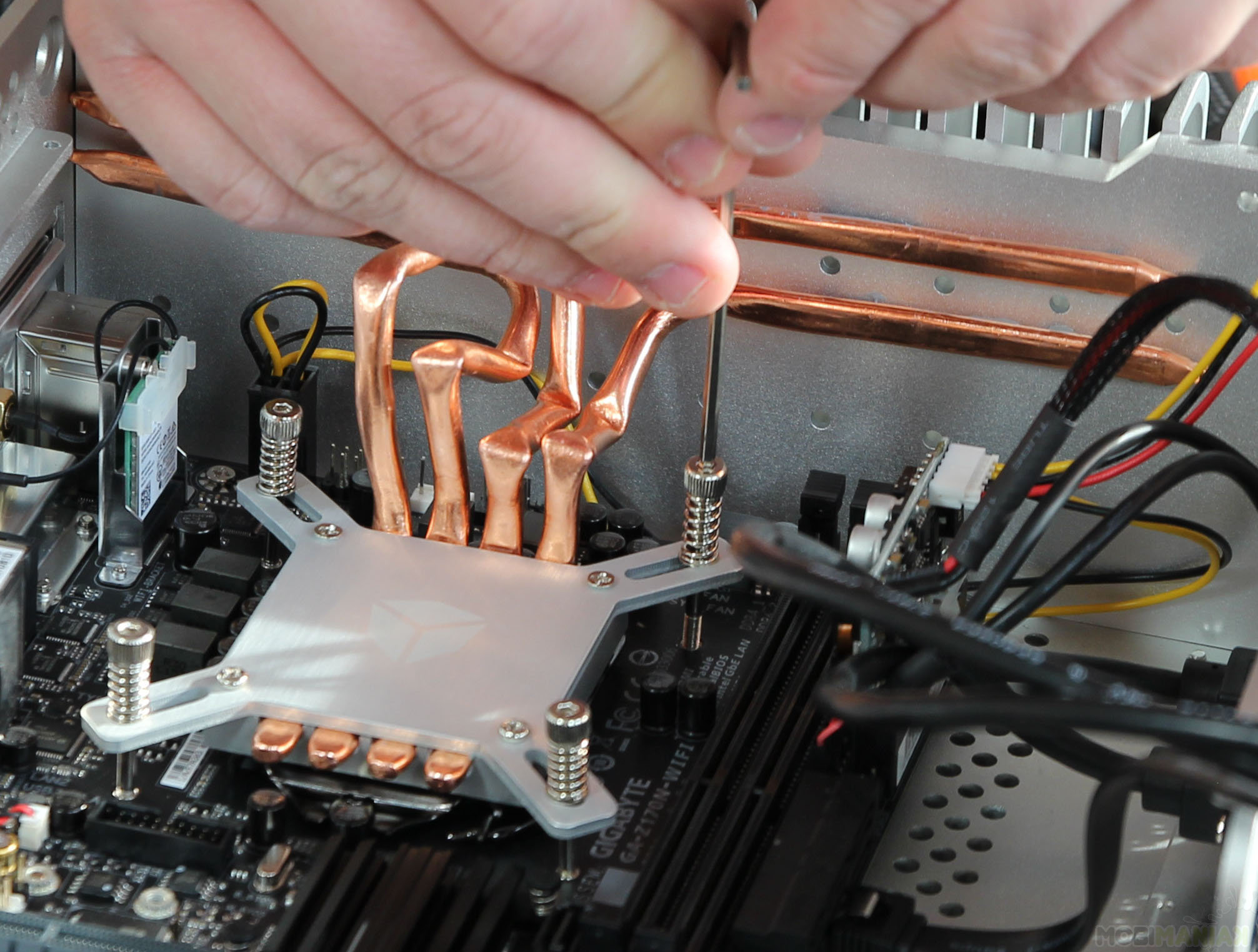

Następnie dokonujemy – w razie potrzeby – korekty głównego modułu chłodzącego i przykręcamy go do obudowy za pomocą śrub. Najtrudniejsze za nami – teraz pozostaje nam już tylko finalny montaż dodatkowych podzespołów.

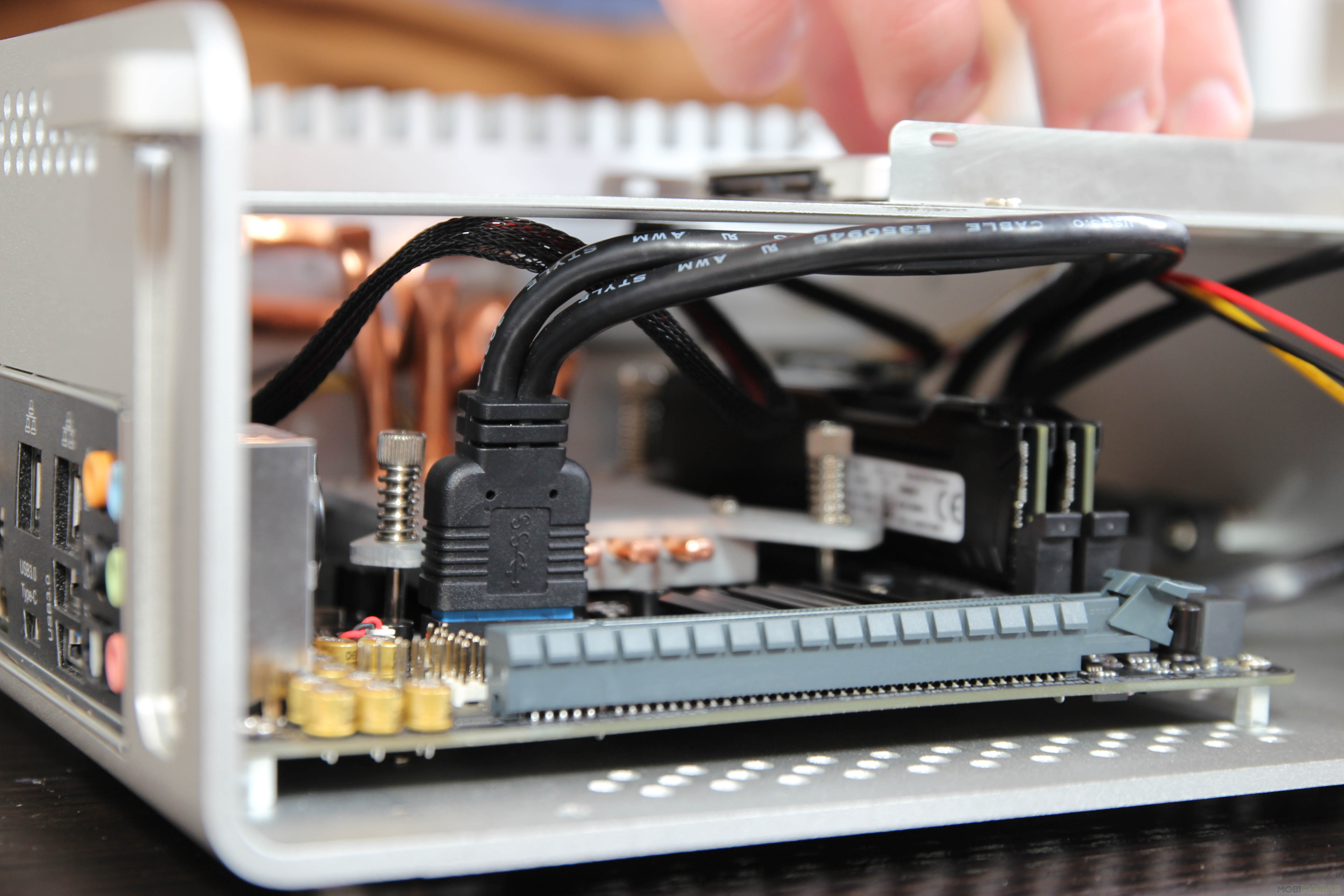

Podpinamy ostatni wolny kabel do gniazda portów USB na płycie głównej.

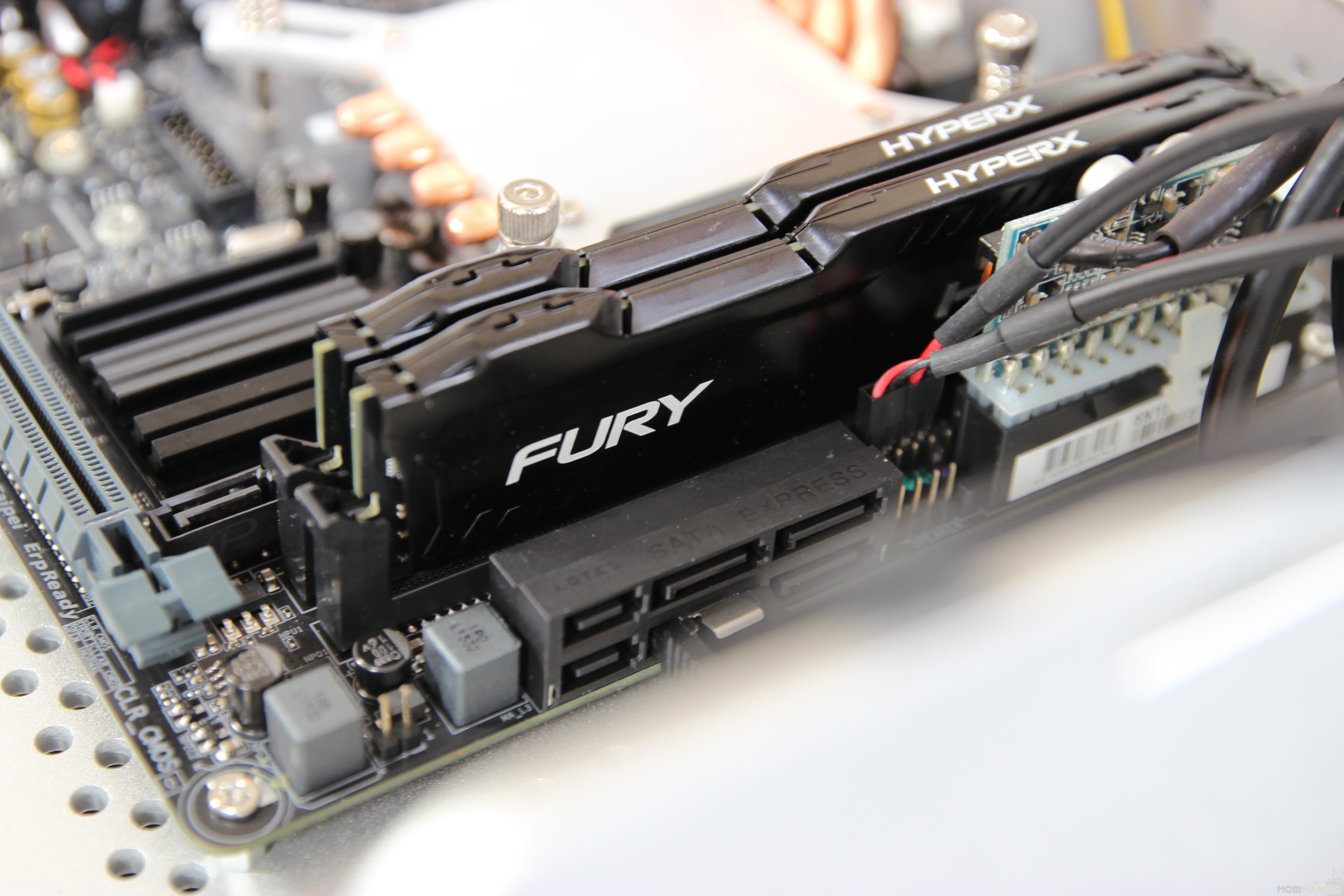

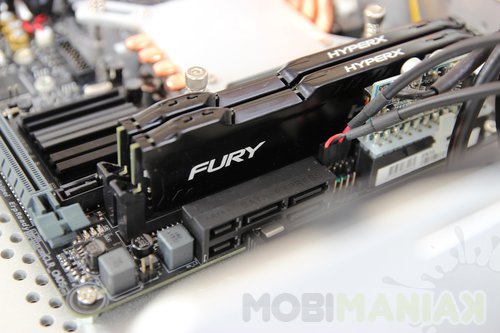

Następnie przystępujemy do montażu kości pamięci RAM– odpinamy blokady umieszczone z boku slota, a następnie wpinamy kości na ich miejsce do momentu, w którym zatrzask ponownie się zablokuje.

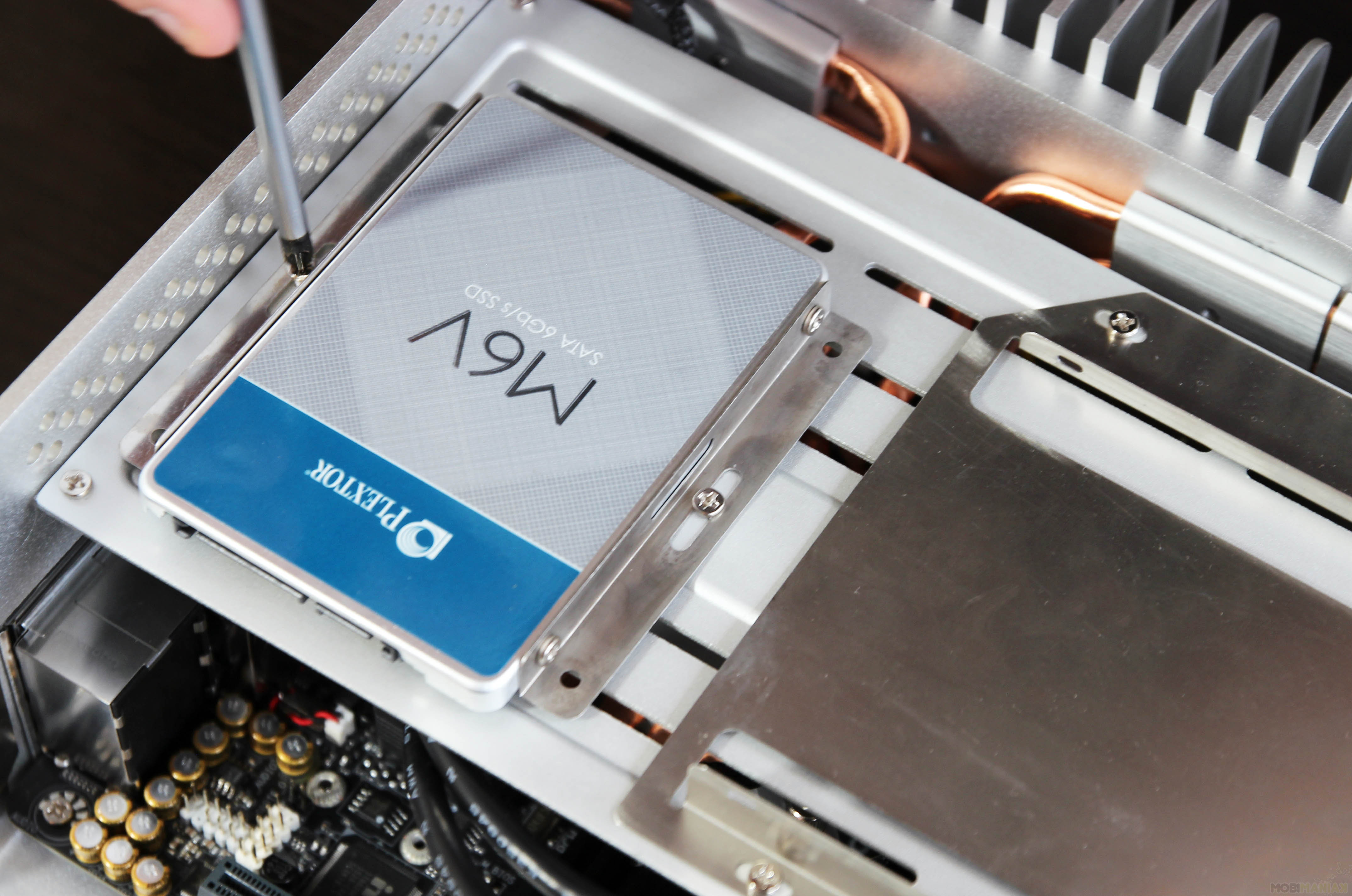

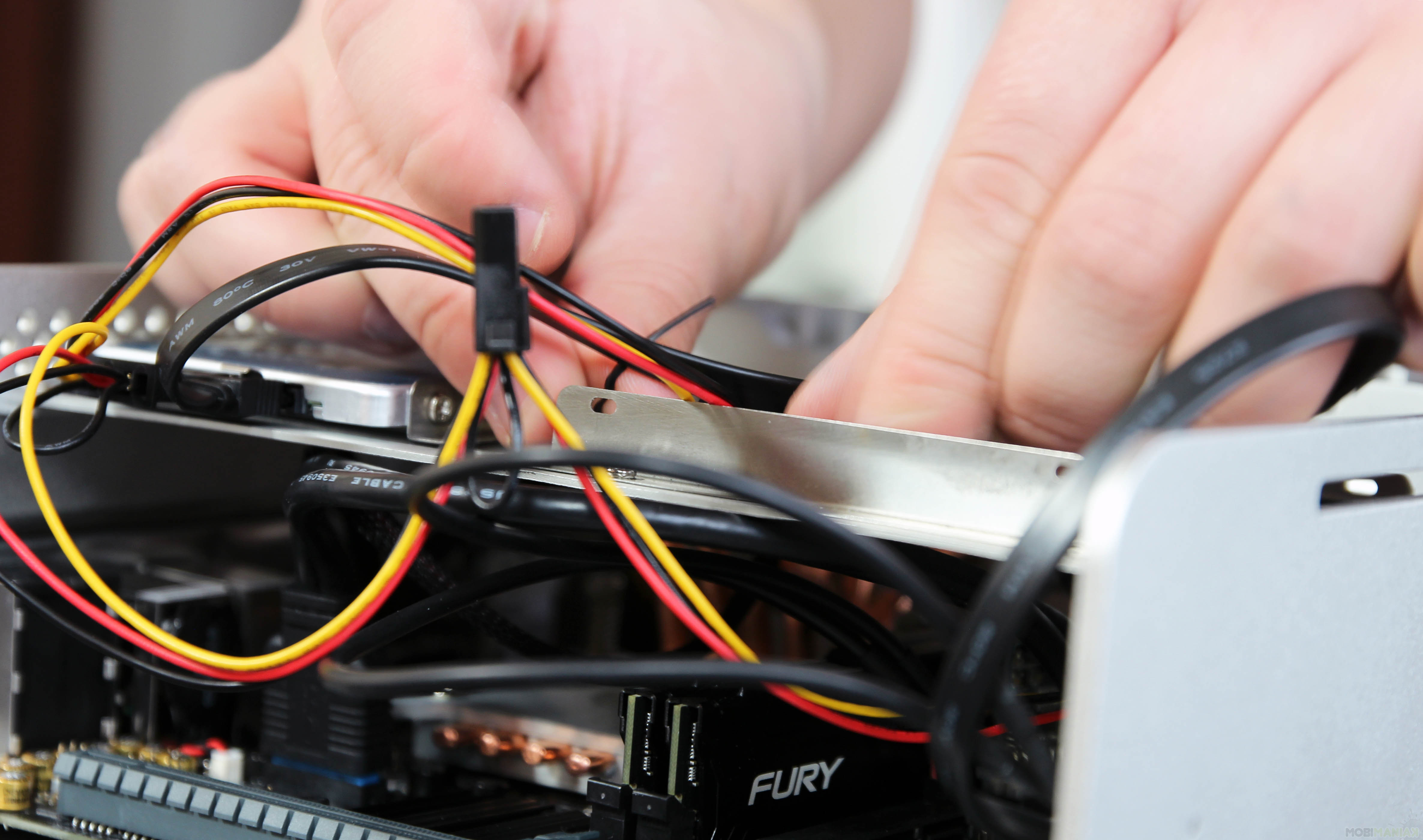

Pora na montaż dysku SSD – najpierw musimy zająć się ponownym przykręceniem tacy, na której osadzimy dysk. Potem przykręcamy do wybranego modelu blaszane sanki i przytwierdzamy dysk do tacy oraz podpinamy kabel SATA i zasilanie.

Teraz pozostaje nam już tylko uporządkowanie kabli, zwracając uwagę na to, by nie dotykały one miedzianych rurek chłodzących, a następnie zamykamy obudowę.

Testy

Tradycyjnie komputer poddaliśmy serii testów – w serii benchmarków PCMark komputer za każdym razem przekraczał granicę 3000 punktów, co stawiało go w lepszej połowie wszystkich maszyn testowanych za jego pomocą, a nawet wyżej, niż podobny, ale aktywnie chłodzony zestaw, który składaliśmy kilka tygodni temu. Przepustowość dysku to z kolei 223 MB/s (dla modelu Plextora).

Gorzej komputer radzi sobie w 3DMarku ze względu na to, że bazuje wyłącznie na zintegrowanym układzie graficznym.

Złożoną konfigurację przetestowaliśmy także w grach – do tego celu wybraliśmy kultowe już Diablo III, które cechuje się stosunkowo niewysokimi wymaganiami sprzętowymi i w tym wypadku rezultaty okazały się naprawdę całkiem niezłe. Gra wyciągała bowiem 44 klatki na Full HD w ustawieniach minimalnych i 36 klatek w ustawieniach maksymalnych.

Jak na miniaturowego peceta bez dedykowanej karty graficznej całkiem nieźle. Ale nie z myślą o graniu powstała ta specyfikacja. Komputer sprawdzi się jako domowe centrum multimedialne – w trakcie testów komputer nie miał żadnych problemów z odtwarzaniem filmów w Full HD czy 4K, w większości wypadków nie mieliśmy również kłopotów z odtwarzaniem filmów 3D.

Na sam koniec naszej mini-serii o komputerach w małym formacie trafiła nam się konfiguracja bardzo ciekawa – bezgłośna, a jednocześnie na tyle wydajna, by bez trudu radzić sobie w codziennych zadaniach. Oczywiście do tematu mini-ITX będziemy jeszcze wracać na łamach mobiManiaKa, więc trzymajcie rękę na pulsie. Do przeczytania!
